Указания по обращению и монтажу панелей.
- н
- 1) Запрещается транспортировать несколько пакетов одновременно на строй площадке.
- 2) Запрещается транспортировать погрузчиком пачки длиной более 6м. При такой длине пачки разлет вил погрузчика должен составлять не менее 1,7м. (между нижним листом в пачке и вилами погрузчика обязательно предусматриваются демпфирующие прокладки)
- 3) Для разгрузки и перемещения пакетов панелей запрещается использовать стальные стропы и цепи.
- 4) При перемещении панелей длиной менее 3,5м, расстояние между текстильными стропами принимают равным 2/3 длины пакета.
- 5) Для перемещения пакетов длиной 6м и более необходимо использовать траверсу, оснащенную текстильными стропам.
- 6) Панели в пакетах следует хранить в заводской упаковке в закрытом помещении или под навесом. (Допускается кратковременное хранение пакетов под открытым небом при условии сохранности заводской упаковки и защиты пакетов от осадков водонепроницаемым материалом с возможностью проветривания пакетов.)
- 7) При складировании пакеты необходимо укладывать на подкладки на твердой, ровной поверхности. При многоярусном складировании подкладки необходимо ориентировать в одной вертикали относительно подкладок нижней панели. Высота штабеля не должна превышать 2,5м.
- 8) Для естественного отведения поверхностных вод уклон площадки складирования должен составлять не менее 3%. Пакеты так же устанавливаются с уклоном для обеспечения стока воды.
- 9) Манипуляции с отдельными панелями, в зависимости от их размера и массы, разрешено осуществлять следующими способами: -механизированным^ использованием специальных монтажных приспособлений)- могут быть рекомендованы производителем. -вручную и при помощи текстильных строп -с использованием специального оборудования с вакуумными присосками.
- 10) При перемещении панелей необходимо следить за тем, чтобы был исключен значительный прогиб. В противном случае он может привести к деформации замков и неплотном прилегании панелей при монтаже.
- 11) Запрещается использовать для резки панелей УШМ(болгарки).
- 12) Между ламелями необходимо применять предохранительные прокладки, предотвращающие порчу отделочного слоя.
- 13) Монтаж не рекомендуется производить в дождливую погоду и при скорости ветра более 8 метров в секунду.
- 14) После завершения монтажа с панелей удаляется защитная пленка.
- 15) Запрещается ходить по панелям!
- 16) С целью избежания царапин на панелях, съем каждой верхней панели с пачки для последующего монтажа осуществляется путем её сдвига таким образом, чтобы поперечные торцы сдвигаемой и следующей под ней панели были параллельны. Сдвиг панелей друг относительно друга вдоль продольной оси панелей ЗАПРЕЩЕН.
- 17) Во избежание отрыва металлических обкладок панелей от утеплителя съем панелей с пачки вручную( равно как и перенос вручную) путем подъема панели за её верхнюю металлическую обшивку строго ЗАПРЕЩЕН.
- 18) Удары по панелям при монтаже, установке креплений, заделке стыков и примыканий НЕ допускаются.
- 19) Крепление к панелям лестниц, промышленных проводок, технологического оборудования и арматуры НЕ допускается.
- 20) Поверхность стальных листов панелей следует очищать с применением моющих средств, не вызывающих повреждения защитных покрытий листов.
- 21) Не допускается применять для очистки и мытья поверхности панелей песок, щелочи и другие вещества, которые могут повредить защитные покрытия металлических листов.
При несоблюдении вышеперечисленных требований, претензии не принимаются!



Узлы стеновых сэндвич панелей
Устойчивая установка сэндвич панелей обеспечивается предварительной сборкой несущего каркаса или наличием имеющихся строительных конструкций для крепления сэндвич-панелей и распределения весовых нагрузок. Сами стеновые сэндвич панели, используемые в качестве ограждений, не рассчитаны на применение их в качестве несущих конструкций.
Несущий каркас здания может быть собран из фасонного металлопроката или деревянного бруса. Фундаментное основание здания, в зависимости от вида грунтов, может быть ленточным, плитным или с ростверком по забитым сваям. Способ сборки сэндвич панелей зависит от наличия цокольной части и ширины опорной ленты фундаментной конструкции.
Установка стеновых панелей на фундаментные конструкции
Узлы сэндвич панелей могут быть установлены с опорой на фундамент или закреплены на нем с боковым примыканием. В местах опорной установки на цоколь предусматривается наличие тепловой изоляции или деревянного бруса, а так же отливов из доборных элементов которые укладываются по всему периметру здания.
При навесном монтаже панелей на цокольную часть фундамента закрепляются два уголка. Один служит несущей опорой, а второй удерживает панель в вертикальном положении. Между цоколем и сэндвич панелью предусмотрена прокладка полосы уплотняющего материала. Защита от неблагоприятных воздействий атмосферных осадков обеспечивается установкой доборов в виде отлива по всей линии примыкания.
-

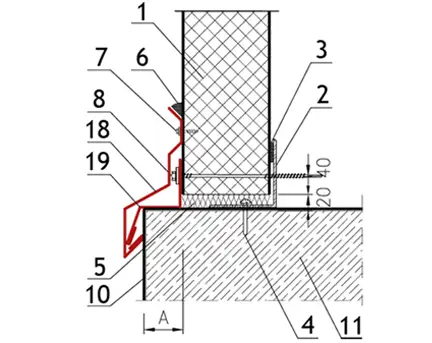

Схема примыкания к цоколю стеновой панели (вертикальный монтаж).
-

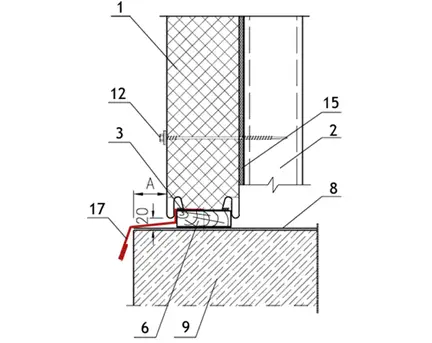

Схема примыкания к цоколю стеновой панели (горизонтальный монтаж).
-

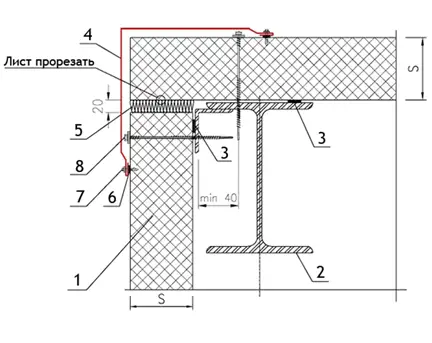

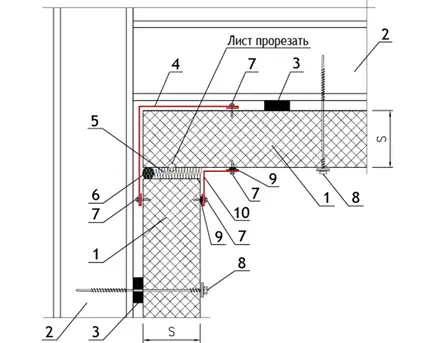

Соединение стеновых сэндвич панелей по внутреннему углу.
-

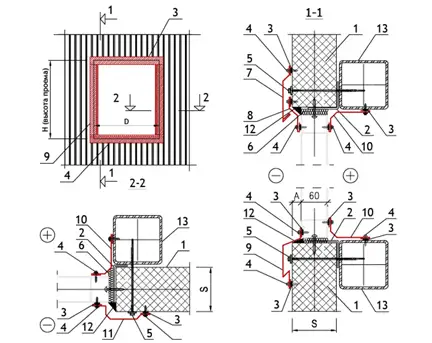

Обрамление окон при монтаже зданий из сэндвич панелей.
-
Обрамление ворот при монтаже зданий из сэндвич панелей.
-

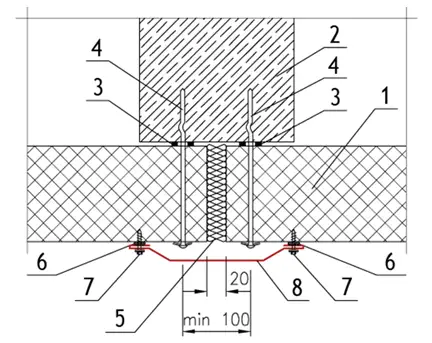

Крепление сэндвич панелей стеновых к железобетонной колонне.
-

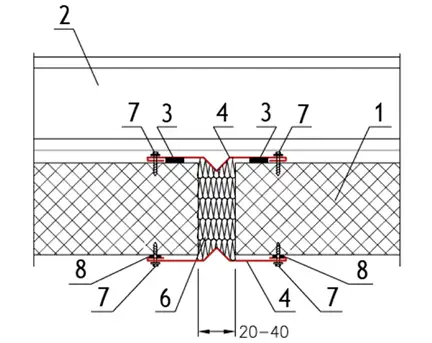

Монтаж стенового температурного/деформационного шва.
-

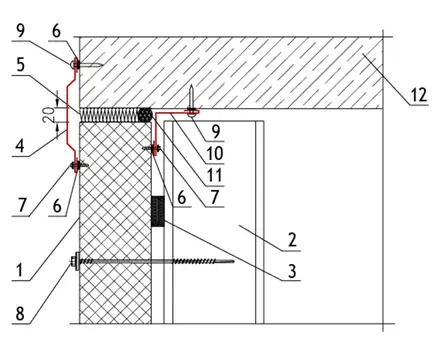

Примыкание стеновой сэндвич панели к существующей стене.
Сборка стеновой конструкции
Монтаж узлов сэндвич-панелей может быть выполнен с наружным или внутренним расположением частей несущего каркаса. В каждом случае все торцевые участки должны быть защищены гидроизоляционным слоем и металлическими доборами соответствующего профиля.

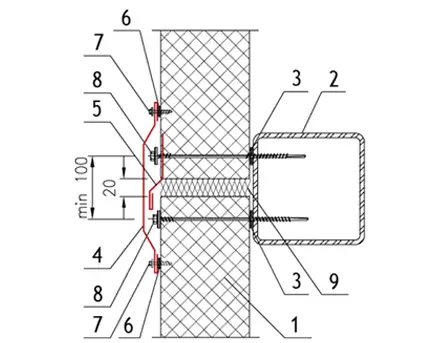

Крепление сэндвич панелей к несущему каркасу производится длинными саморезами с шайбами на резиновых прокладках. Стыки между листами должны предусматривать наличие дополнительной тепловой изоляции и гидроизолирующей прокладки.

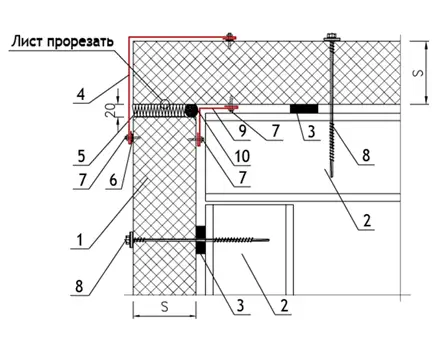

Рядовые и угловые стыки для защиты от атмосферных воздействий перекрываются доборными элементами. Наилучшим вариантом крепления является совпадение элемента несущего каркаса со стыком между сэндвич панелями, поскольку в этом случае обеспечено дополнительное уплотнение стыка.
Узлы кровельных сэндвич панелей
Конструкция узлов сэндвич-панелей всегда предусматривает наличие гидроизолирующих прокладок, тепловой изоляции и защитного покрытия доборным элементом. При этом каждый стык должен быть защищен установкой доборного элемента из листовой стали. Закрепление самих панелей на части несущего каркаса из фасонного металлопроката производится с использованием длинных саморезов с шайбами на резиновых прокладках.

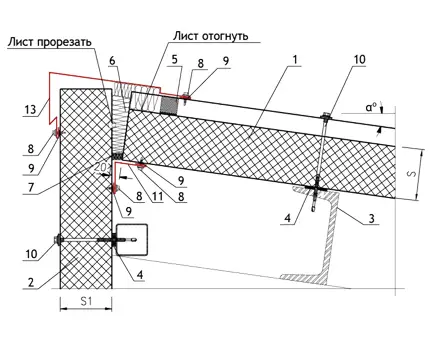

Два вида стыков при монтаже

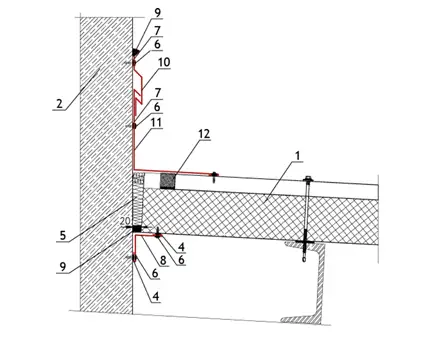

В зависимости от принятого типа уклонов ската крыши и наличия свесов изоляция стыков в узлах примыкания к стеновым элементам может быть простой или усиленной. Простая защита стыков во время сборки сэндвич панелей предусматривает укладку уплотнительной ленты поверх минераловатного утеплителя. При усиленной изоляции в верхнем пространстве стыка располагается гидроизоляционный слой.

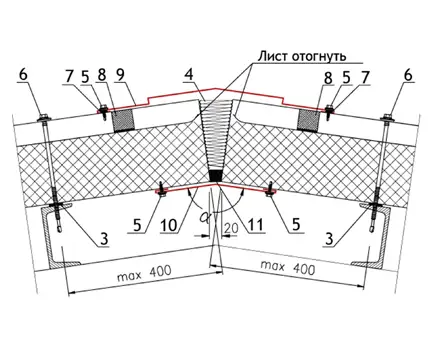

Коньковые доборы устанавливаются после крепления сэндвич-панели на несущих конструкциях, уплотнения стыка тепловой изоляцией и перекрытия ее изолирующей лентой. Сам конек фиксируется с помощью саморезов к металлу панели.

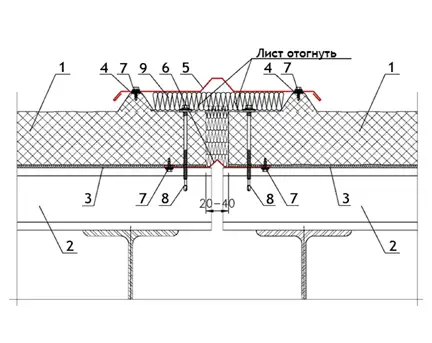

Устройство деформационных швов кровли
В ходе монтажа кровли большой площади необходимо предусматривать наличие специальных швов для компенсации температурных расширений при нагреве и охлаждении конструкций.
В этих местах между панелями оставляется зазор 30-40 мм, который перекрывается конструкцией из опорного доборного элемента, минераловатного заполнителя и перекрывающего элемента, способного изменять форму при растяжении и сжатии.

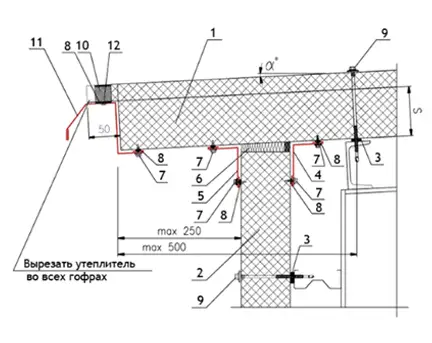

Узлы свесов кровли
При устройстве свесов торцы узлов сэндвич панелей должны быть надежно изолированы от возможного воздействия влаги. Это делается с помощью ленты и установки доборов соответствующей формы, которая зависит от толщины панели.
В верхней части торца панели необходимо установить специальный уплотнитель, который полностью перекроет возможность доступа воды во время осадков. Всё крепление сэндвич-панелей в данном узле выполняются на саморезах с резиновыми уплотнителями.
Установка защитных доборов, при установке сэндвич панелей, производится не только снаружи, но и изнутри здания.
